移動饋電系列

剛體滑觸線-耐高溫

	產品簡介：【剛體滑觸線-耐高溫】耐高溫（剛體）鋼體滑觸線HXPnL-T、HXPnL-TⅡ、HXPnL-TⅢ系列鋼體滑線由銅導軌、導軌支架、絕緣子組件以及外置式集電器等組件組合而成，由于該產品具有電流大、耐高溫、抗腐蝕等特點，因此被廣泛應用于冶金、造船、港口等行業.

詳情介紹：

【HXPnL-T】

【剛體滑觸線-耐高溫】

耐高溫（剛體）鋼體滑觸線

一：HXPnL-T、HXPnL-TⅡ、HXPnL-TⅢ系列鋼體滑線由銅導軌、導軌支架、絕緣子組件以及外置式集電器等組件組合而成，由于該產品具有電流大、耐高溫、抗腐蝕等特點，因此被廣泛應用于冶金、造船、港口等行業.

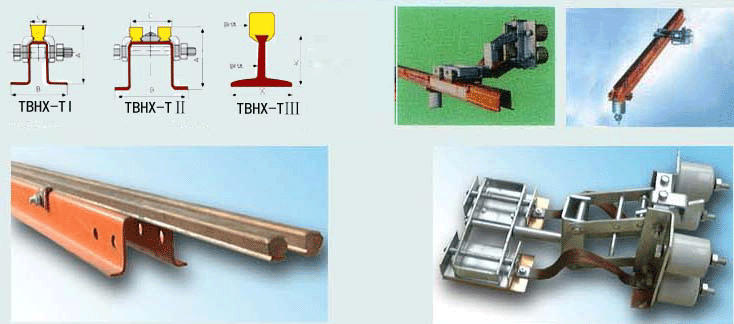

HXPnL-T系列鋼體滑線

HXPnL-T Serise steel collector bar
型號規格 Type & spec	滑觸線截面尺寸Busbar size (mm)			載流量（A） Current(A)	適配外置式集電器 Suit able current collenctor
型號規格 Type & spec	A	B	C	載流量（A） Current(A)	適配外置式集電器 Suit able current collenctor
HXPnL-T-85/300	48	56	13.42	300	TJD-600
HXPnL-T-110/400	50	56	14.11	400	TJD-600
HXPnL-T-170/500	55	56	15.88	500	TJD-600
HXPnL-T-240/700	58	56	16.93	700	TJD-600
HXPnL-T-320/900	63	56	18.7	900	TJD-600
HXPnL-TⅡ-170/1000	65	80	46	1000	TJD-1200
HXPnL-TⅡ-240/1300	68	80	46	1300	TJD-1200
HXPnL-TⅡ-320/1900	73	80	50	1900	TJD-1200
注：滑觸線標準長度：6m。 Note：standard busbar length 6m.

JGH 剛體滑觸線

一、產品特點
    本產品由梯型銅棒和槽鋼或由“T”型銅排和槽型鋁結合相構成。用高強度專用絕緣子作支撐，從而組成向各種起重機械設備饋電的移動滑觸線。本產品有如下特點：
    1、運行可靠，絕不發生電源中斷故障。
    2、可使用于高溫、高粉塵、高腐蝕氣體等惡劣環境。
    3、機械強度大、不易彎曲變形，能耐受強大的短路沖擊電流。
    4、可根據用戶需要設定載流量，*大可達3000A以上，電壓等級可達到5KV以上。
    5、采用銅或銅鋁導體，可大幅度降低導線電能損耗。
    6、添加輔助電纜后，可組成低阻抗滑觸線、導線阻抗成倍降低。
    7、布線可在上部或下部滑觸。
    8、JGH-“I”型滑觸線更有散熱面特大，結構緊湊簡單，安裝維修方便等優點。
    二、產品型號與規格

鋼體滑觸線型號、規格及額定電流值

型號	標稱截面	額定電壓(A)	重量(Kg/6m)
JGH-85	85	500	24.3
JGH-110	110	600	25.9
JGH-170	170	800	29.4
JGH-240	240	1000	46.1
JGH-320	320	1200	50.4
JGH-170Ⅱ	2x170	1300	53.9
JGH-240Ⅱ	2x240	1800	62.2
JGH-320Ⅱ	2x320	2200	68.8
注：滑觸線標準長度：6m，可根據用戶需求設置載流量，*大可達3000A以上。

型號	標稱截面	額定電壓(A)	重量(Kg/6m)
JGHI-10	85	500	24.3
JGHI-110	110	600	25.9
JGHI-170	170	800	29.4
JGHI-240	240	1000	46.1
JGHI-320	320	1200	50.4
JGHI-170Ⅱ	2x170	1300	53.9
JGHI-240Ⅱ	2x240	1800	62.2
JGHI-320Ⅱ	2x320	2200	68.8

    鋼體滑觸線一般情況下按6m定尺長度供貨。
    鋼體滑觸線絕緣支架安裝間距一般為3m

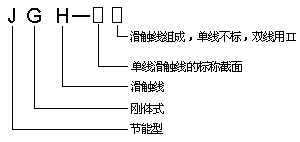

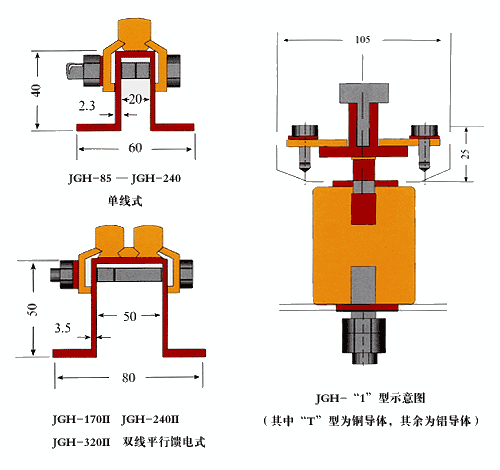

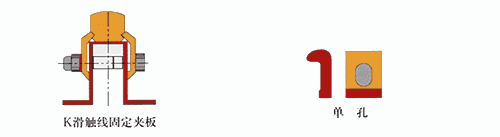

    滑觸線分為單線式和雙線平等饋電式兩種，除雙線平等式以JGH-□II表示外，單線式不另加表注，其斷面如下：

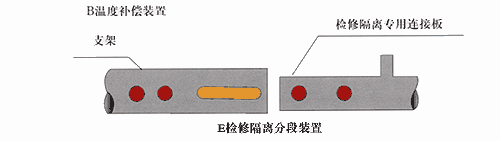

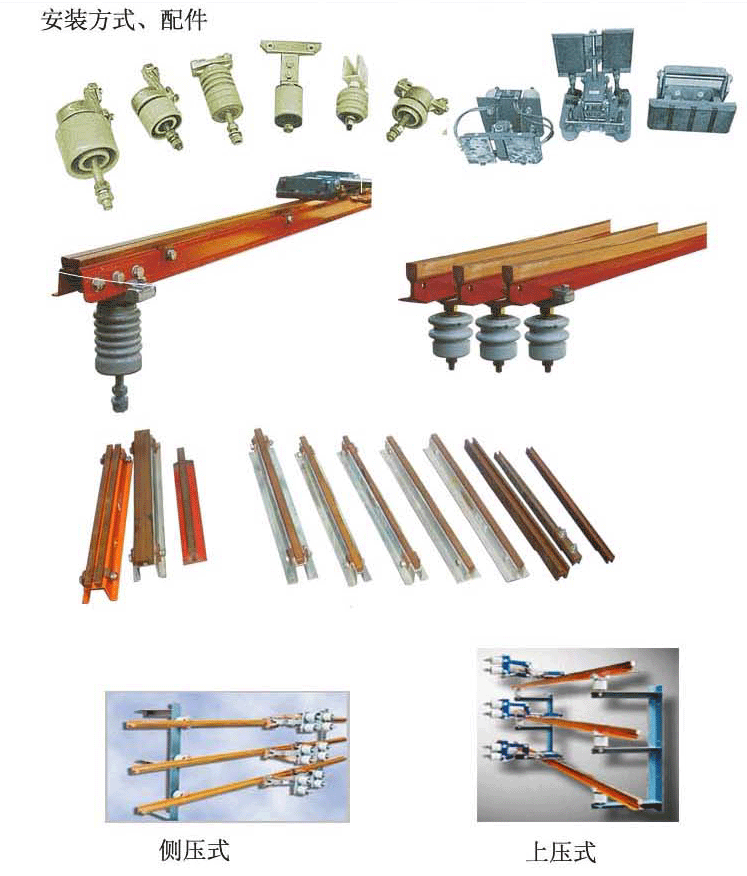

三、鋼體滑觸線系列配套件

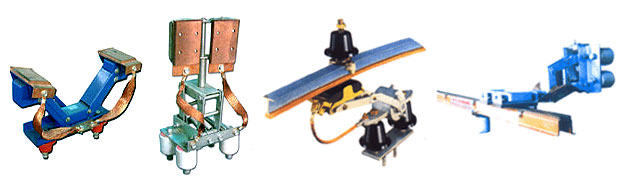

D集電器

型號	JDG-I	JDG-II
額定電流（A）	600	1200
接觸壓力	6±2	10±2
電壓（V）	600	600-300
滑塊材料	粉末合金	粉末合金

四、鋼體滑觸線的連接

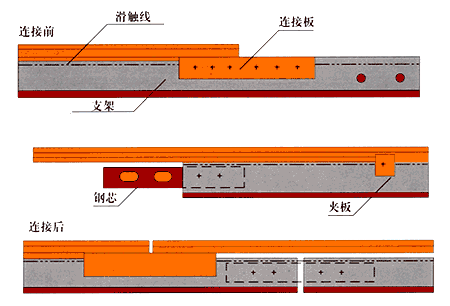

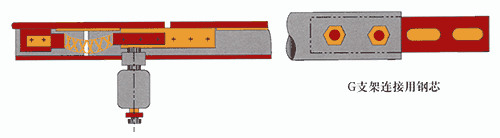

滑觸線的連接如下圖所示：

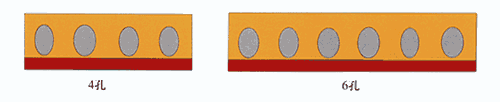

連接時，將兩段支架，通過內部的鋼芯用螺栓連接，銅導體則用二塊長夾板、夾緊在支架上，為了防止剛體因溫度變化引起的膨脹，安裝時在連接處應留有間隙，間隙的尺寸見下表：

工作場地的周圍溫度	30°C	40°C	60°C	70°C
間隙尺寸	3-5mm	5-7mm	7-9mm	10-15mm

予留間隙的尺寸跟安裝時的環境溫度有關，一般冬季安裝時取高值，夏天安裝時取低值。

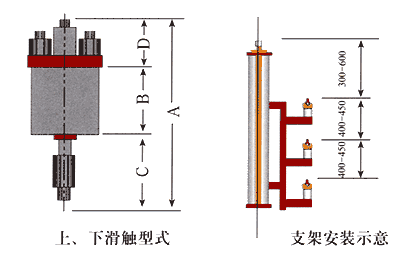

五、滑觸線的安裝

滑觸線的安裝方式，一般常用的為上部滑觸和下部滑觸二種，也可根據用戶要求，采用其它安裝方式。
    滑觸線的安裝支架一般為3m一個，特殊情況亦可采取加強措施適當擴大距離，三根滑觸線之間的相間距離為400mm，如為低阻抗滑觸線，相間距離可擴大到450mm。
    六、鋼體滑觸線的設計數據及計算方式
    1、滑觸線阻抗值及100A-100m時的線路電壓降值（使用電壓為380V，COS為0.8時）

滑觸線規格 mm²	相間距離 mm	在90°C時阻降值Z Ω/Km	100A-100m時線路電壓降
滑觸線規格 mm²	相間距離 mm	在90°C時阻降值Z Ω/Km	u（V）	u%
85	200	0.3629	6.29V	1.65%
	300	0.3813	6060V	1.73%
	400	0.3946	6084V	1.80%
110	200	0.3202	5.55V	1.16%
	300	0.3404	5.90V	1.55%
	400	0.3552	6.15V	1.62%
170	200	0.2690	4.66V	1.23%
	300	0.2915	5.05V	1.33%
	400	0.3078	5.33V	1.40%
240	200	0.2459	4.26V	1.12%
	300	0.2716	4.70V	1.24%
	400	0.2857	4.95V	1.30%
320	200	0.2328	4.03V	1.06%
	300	0.2596	4.50V	1.18%
	400	0.2741	4.75V	1.25%
2×170	200	0.2076	3.60V	0.95%
	300	0.2319	4.02V	1.06%
	400	0.2493	4.32V	1.14%
2×240	200	0.1976	3.42V	0.90%
	300	0.2249	3.90V	1.03%
	400	0.2416	4.19V	1.10%
2×320	200	0.1932	3.35V	0.88%
	300	0.2178	3.77V	0.99%
	400	0.2046	4.06V	1.07%

2、滑觸線在短路時耐受電流值（KA）（安裝支架間距為3m時）

滑觸線規格 mm²	滑觸線三相平放時相間距離為			滑觸線三相豎放時相間距離為
滑觸線規格 mm²	200mm	300mm	400mm	200mm	300mm	400mm
85	22	26	31	29	35	41
110	23	27	32	30	36	42
170	25	30	35	32	39	45
240	41	>50	>50	>50	>50	>50
320	43
2×170	>50
2×240
2×320

3、鋼體滑觸線的撓度量

滑觸線規格 mm²	滑觸線三相豎放時，支架間距離為				滑觸線三相平放時，支架間距離為
滑觸線規格 mm²	2m	3m	4m	5m	2m	3m	4m	5m
85	0.28	1.44	4.6	11.1	0.33	1.62	5.14	12.6
110	0.31	1.52	4.8	11.8	0.35	1.72	5.44	13.2
170	0.35	1.73	5.4	13.5	0.38	1.96	6.17	15.0
240	0.16	0.84	2.3	5.4	0.20	1.08	3.20	7.8
320	0.19	0.96	2.4	5.9	0.24	1.20	3.60	8.4
2×170	0.22	1.09	3.5	8.5	0.17	0.86	2.70	6.6
2×240	0.16	0.79	2.5	6.1	0.22	1.12	3.50	8.5
2×320	0.18	0.91	2.9	7.1	0.25	1.28	4.10	10.0

    4、負荷電流計算
    滑觸線負荷電流計算方法，過去采用二項公式計算�，F(xiàn)介紹國外多數資料中采用的計算方式如下：即根據起重機上安裝的有可能同時運轉的電動機和額定電流乘以暫載系數和多臺起重機的同時系數。
    負荷電流（I）=所有工作電動機額定電流（1H）×?xí)狠d系數（FED）×同時系數（F）
    FED暫載系數按下表確定：（多臺起重機同時工作系數：F取0.4-0.7）

暫載率（ED）	暫載率（FED）
100%	1.00
80%	0.90
60%	0.78
50%	0.71
40%	0.63

    5、滑觸線路的電壓降問題
    過去設計滑觸線路時，采用*大電流來檢驗電壓降。即從低壓屏上的饋電形狀到滑觸線取末端，包括供電電纜在內的電壓降不得超過12%，也就是滑觸線和供電線路當作一個整體來考慮，在滿足電壓降的要求下，務使投資*少。隨著近年來引進工程增多，綜合國外資料，國外一般都以負荷計算電流來檢驗電壓降，包括供電線路在內到滑觸線*末的電壓降值不得超過5%。
    電壓計算公式：
    u=√ 3 × I×I×Z 或 u=√ 3 × I×I×（RCOSρ+XSinΨ）
    式中： u=電壓降（V）， I=負荷計算電流（V）， R=電阻（Ω/km）
          X=電感（Ω/km）， Z=阻抗（Ω/km）， L=滑觸線諸長度
    滑觸線計算長度方式：為滑觸線全長
    在滑觸線端部供電時：I=L
    在滑觸線中部供電時：I=L/2
    在滑觸線兩端部同時供電時：I=L/4
    在滑觸線兩端端部距L/6處供電時：I=L/6

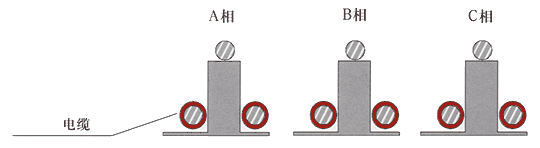

七、低阻抗滑觸線
近代工業中，起重機噸位日益增大，運行距離也愈來愈長，如何處理滑觸線上的電壓降不超過允許值問題，需要設計過程中妥善解決。過去解決電壓降過大的方法，不外乎采用：加大滑觸線和供電線路的截面；增加滑觸線上的供電點數；縮小三根滑觸線之間的相間距離等等，但這些措施往往收效甚微或很不經濟，這是因為滑觸線路中的電抗值難以降低，所以首先要解決如何減少滑觸線路上的電抗值著手。本廠同有關設計單位一起，研究國外資料，在剛體滑觸線上的基礎上，添加兩根輔助電纜，組成低阻抗滑觸線后，可使線路阻抗值成倍地降低（根據不同規格的剛體添加不同截面的電纜后，其阻抗值可以降低到原來的1/2-1/3）下面為低阻抗滑觸線的簡要配置圖：
